รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: JUNPU
ได้รับการรับรอง: ROHS, CE, CCC
หมายเลขรุ่น: เจพี-P23W
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องกระดาษแข็งมาตรฐาน
เวลาการส่งมอบ: 1 ~ 10 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Western Union, บัตรเครดิตผ่านอาลีบาบา
สามารถในการผลิต: 10,000 ชิ้นต่อเดือน
ชื่อผลิตภัณฑ์: |
XGS PON WDM FTTH โหนดไฟเบอร์ออปติก |
แอปพลิเคชัน: |
10G, XGS ปอน |
กำลังรับ: |
-1 ~ -20dbm (ดิจิตอล) |
พอร์ตเอาต์พุต: |
1 หรือ 2 เอาต์พุต |
ระดับเอาต์พุต: |
82dbuv |
ด้วย Wdm: |
ใช่ |
ความยาวคลื่นทำงาน: |
1550/1490/1310nm/1277nm |
แหล่งจ่ายไฟ: |
DC5V |
โอเอ็ม: |
ใช่ |
แบนด์วิดธ์: |
45-862MHz/1000MHz |
ชื่อผลิตภัณฑ์: |
XGS PON WDM FTTH โหนดไฟเบอร์ออปติก |
แอปพลิเคชัน: |
10G, XGS ปอน |
กำลังรับ: |
-1 ~ -20dbm (ดิจิตอล) |
พอร์ตเอาต์พุต: |
1 หรือ 2 เอาต์พุต |
ระดับเอาต์พุต: |
82dbuv |
ด้วย Wdm: |
ใช่ |
ความยาวคลื่นทำงาน: |
1550/1490/1310nm/1277nm |
แหล่งจ่ายไฟ: |
DC5V |
โอเอ็ม: |
ใช่ |
แบนด์วิดธ์: |
45-862MHz/1000MHz |

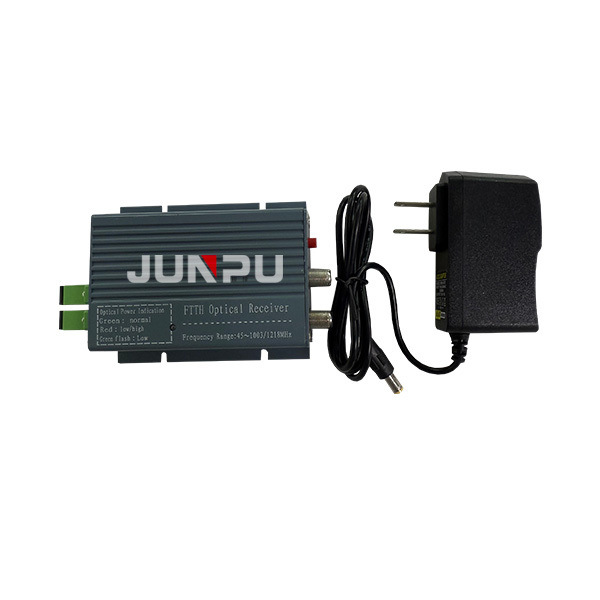

โหนดไฟเบอร์ออปติก XGS PON WDM FTTH พร้อมแหล่งจ่ายไฟ
คำอธิบาย:
ตัวเรือนอะลูมิเนียมระบายความร้อนได้ดี
*ใช้โมดูล GaAs เป็นโมดูลขยายสัญญาณ RF ช่วงการรับสัญญาณออปติคัลสำหรับสัญญาณดิจิทัลสามารถเข้าถึงได้
*ช่วงควบคุม AGC -3~-12dbm, ระดับเอาต์พุตยังคงไม่เปลี่ยนแปลง
*การออกแบบการใช้พลังงานต่ำและการใช้พลังงานทั้งหมดน้อยกว่า 3w, แหล่งจ่ายไฟแบบสวิตชิ่งที่เชื่อถือได้สูง
*จัดหาพร้อมวงจรตรวจสอบออปติคัล
*ขั้วต่อออปติคัล SC/APC หรือ FC/APC
*ตระหนักถึงวิธีการป้อนพอร์ตอินพุต 8V ของแหล่งจ่ายไฟ
ข้อมูลจำเพาะทางเทคนิค:
|
รายการ |
คำอธิบาย | ค่า | หน่วย | เงื่อนไข / หมายเหตุ |
| ข้อมูลจำเพาะทางแสง (เส้นทางไปข้างหน้า) | ||||
| 1 | ความยาวคลื่น | 1550/1490/1310 | นาโนเมตร | พอร์ต Com |
| 1490/1310 | นาโนเมตร | สำหรับ ONT | ||
|
2
3 |
ช่วงอินพุตกำลังแสง | -18～+2 | dBm | |
| ช่วง AGC | -2～-12 | dBm | ||
| 4 | การสูญเสียการส่งกลับอินพุตออปติคัล | ≥45 | dB | |
| ข้อมูลจำเพาะ RF (เส้นทางไปข้างหน้า) | ||||
| 4 | แบนด์วิดท์ | 47～1003 | MHz | |
| 5 | ความเรียบ | ±1.0 | dB | 47～1003MHz, ที่ 25 ℃ |
| 6 | ความลาดชัน | 0~2.0 | dB | 47～1003MHz, ที่ 25 ℃ |
| 7 | เสถียรภาพของอุณหภูมิ | ±1.5 | dB | ในช่วงอุณหภูมิการทำงาน (-25 ~ +65 ℃) |
| 8 | ระดับเอาต์พุต | 75±2 | dBuV | -15dBm กำลังแสงอินพุต ช่องสัญญาณอะนาล็อก การมอดูเลตต่อช่องสัญญาณ 4.0% ในการทดสอบจุด 860MHz ที่ 25℃ |
| 9 | อิมพีแดนซ์ | 75 | โอห์ม | |
| 10 | การสูญเสียการส่งกลับ (47～1000MHz) | ≥12 | dB | ที่ 25 ℃ |
| 11 | MER | ≥30 | dB | -15~-5dBm กำลังแสงอินพุต |
| ≥24 | dB | -20~-16, กำลังแสงอินพุต | ||
| 12 | พลังงาน | < 1.0 | W | |
| พารามิเตอร์ด้านสิ่งแวดล้อม | ||||
| 13 | อุณหภูมิในการทำงาน | -25～65 | ℃ | |
| 14 | อุณหภูมิในการจัดเก็บ | -40～70 | ℃ | |
| 15 | ความชื้นในการจัดเก็บ | ≤95 | ％ | ไม่ควบแน่น |
| ส่วนต่อประสานผู้ใช้ | ||||
| 16 | ประเภทขั้วต่อออปติคัล |
SC/APC ใน, SC/PC ออก |
SC ตัวเลือก, ดูรูปที่ 4 และ 5 |
|
| 17 | แหล่งจ่ายไฟ | DC5V/0.5A | อะแดปเตอร์ภายนอก ดูรูปที่ 3 | |
| 18 | เอาต์พุต RF | ขั้วต่อ RG6 |
ตัวเลือก, ดูรูปที่ 1 และ 2 |
|
| 1 หรือ 2 พอร์ต | ||||
| 19 | ตัวบ่งชี้ออปติคัล |
สีแดงส่องแสงหรือ สีเขียว |
กำลังแสง<-16dBm, สีแดง กำลังแสง >--16dBm, สีเขียว ดูรูปที่ 6 |
|
| 20 | ตัวเรือน | 90×85×25 | มม. | |
| 21 | น้ำหนัก | 0.15 | กก. | |
